1. Резервуар 4000 литров

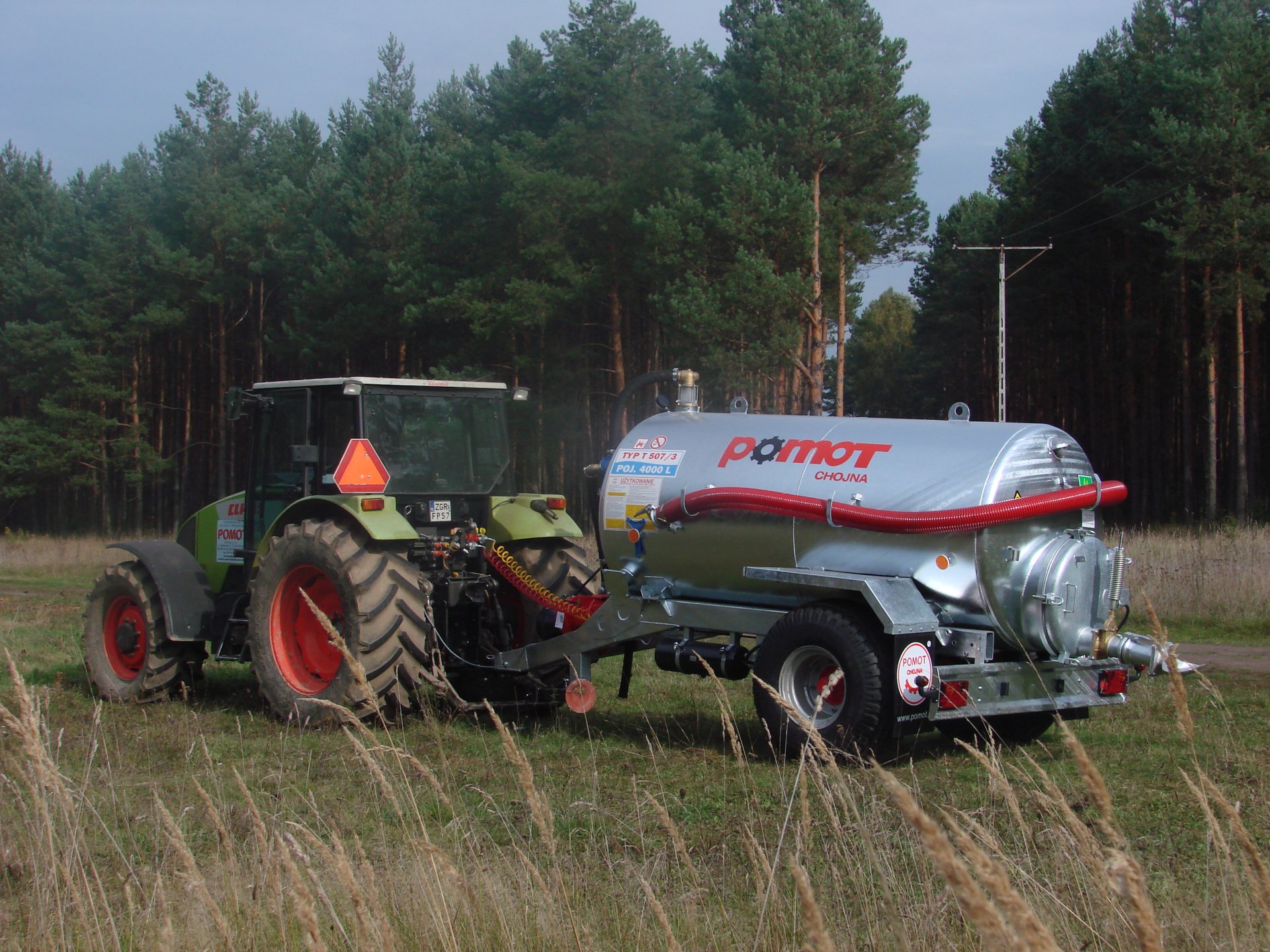

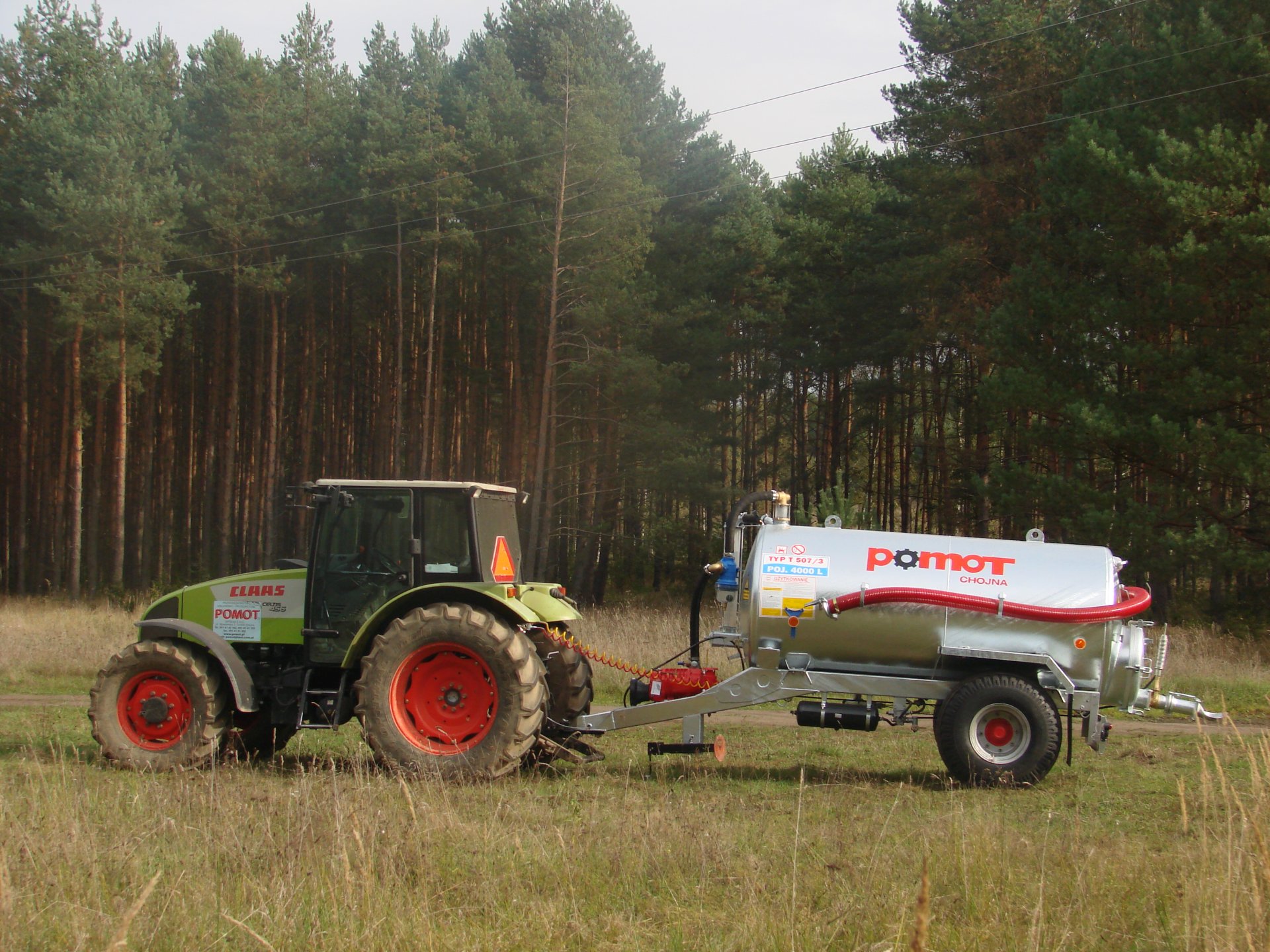

- одноосная рамная конструкция

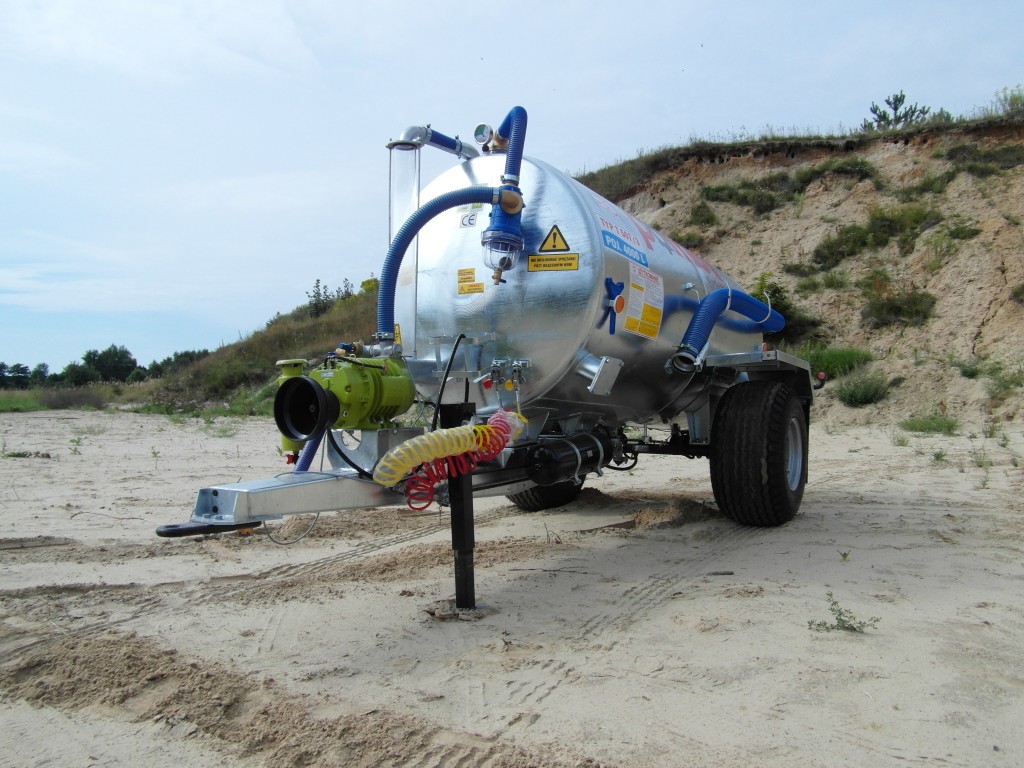

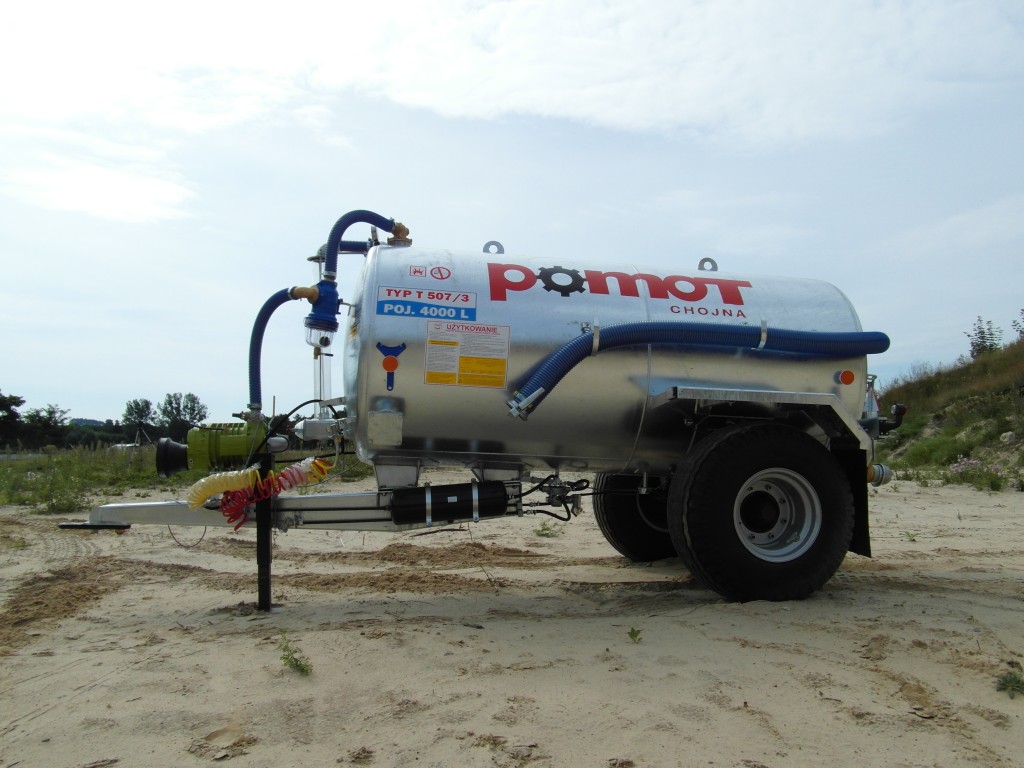

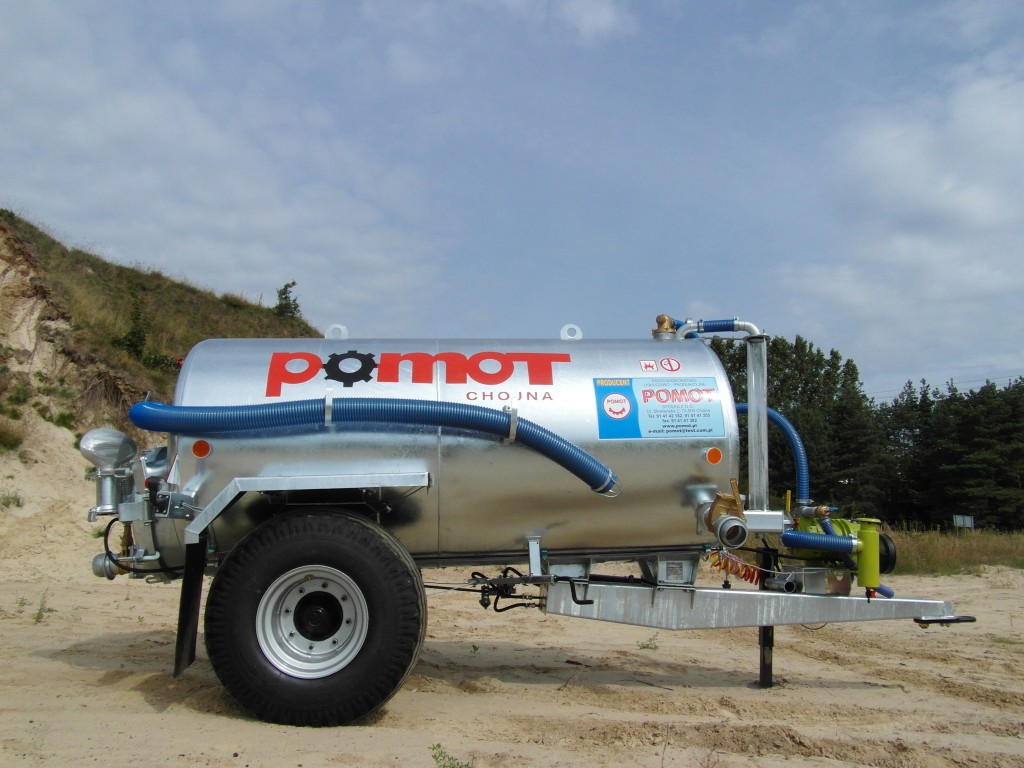

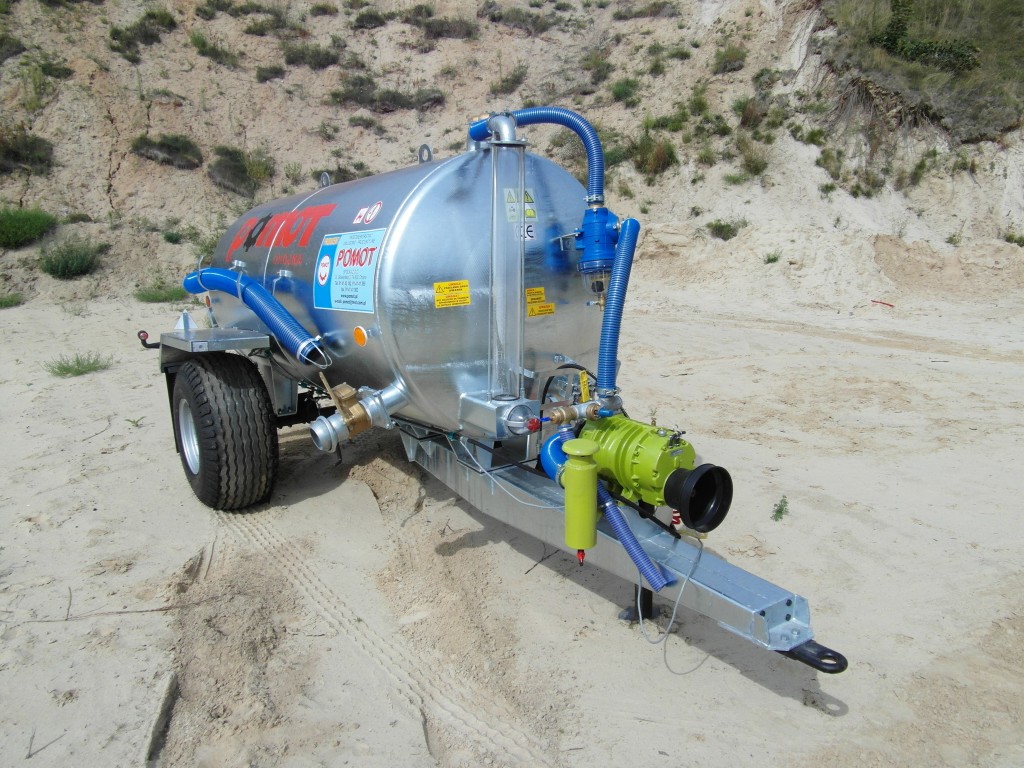

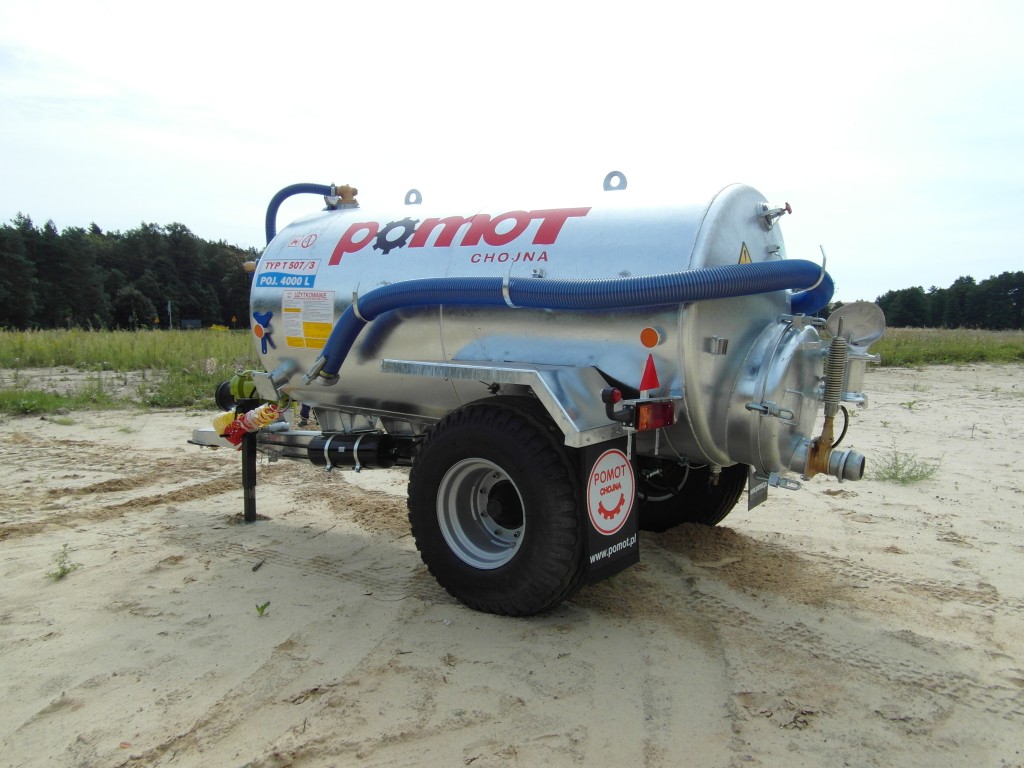

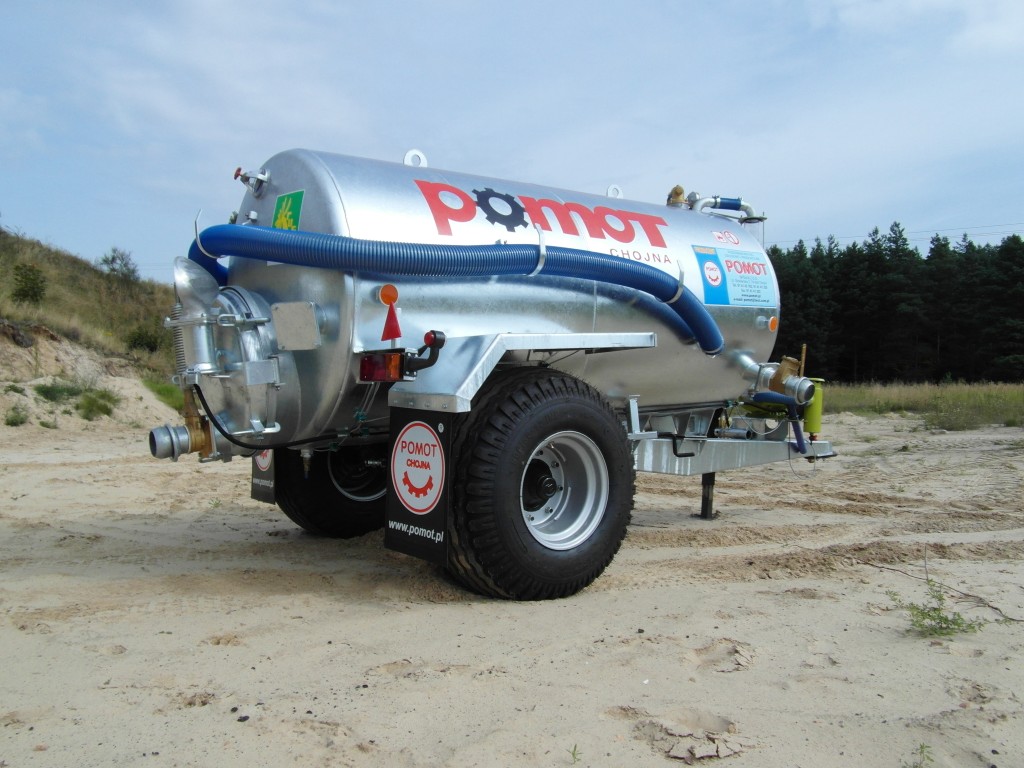

- одноосная самонесущая конструкция
а. Днище резервуара диапазоном в O1300мм
б. Резервуар изготовлен из металлического листа 5 мм самого высокого качества
в. Резервуар с двусторонней горячей оцинковкой с дополнительной пассивацией
г. Двухсторонний шов резервуара снаружи и изнутри
д. Укреплённые опоры под дышлом и ведущей осью
е. Задний люк диапазоном в O700мм (петлевая лазовая крышка)
ё. Указатель уровня заправления – поплавковая система с указателем
ж. Верхний переливный патбурок в самой высокой точке резервуара с переливным клапаном
з. Выпускной патбурок с клапаном 11/2" – в самой низкой точке резервуара
и. Держатель для масляного резервуара на переднем днище
2. Конструкция машины

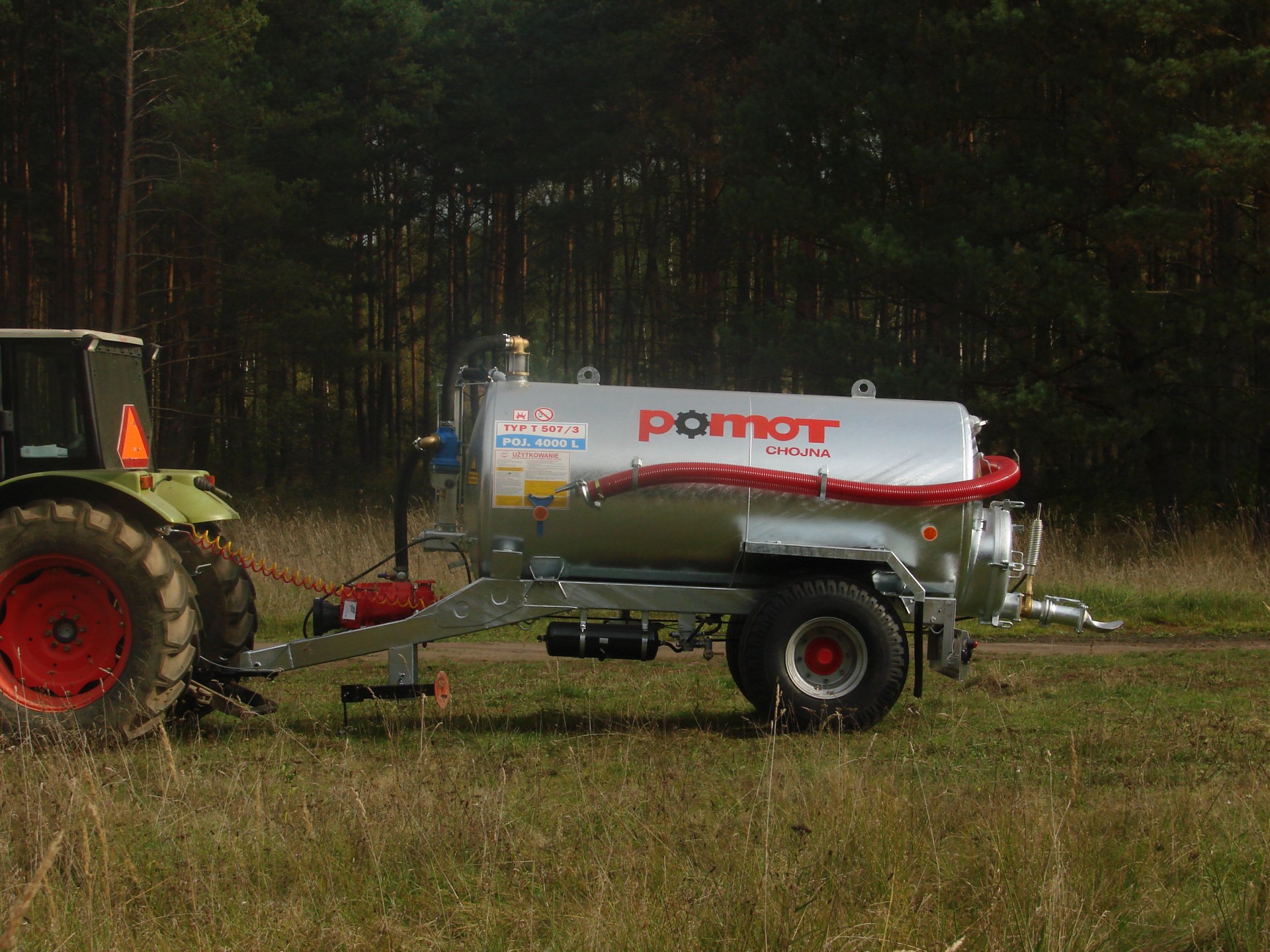

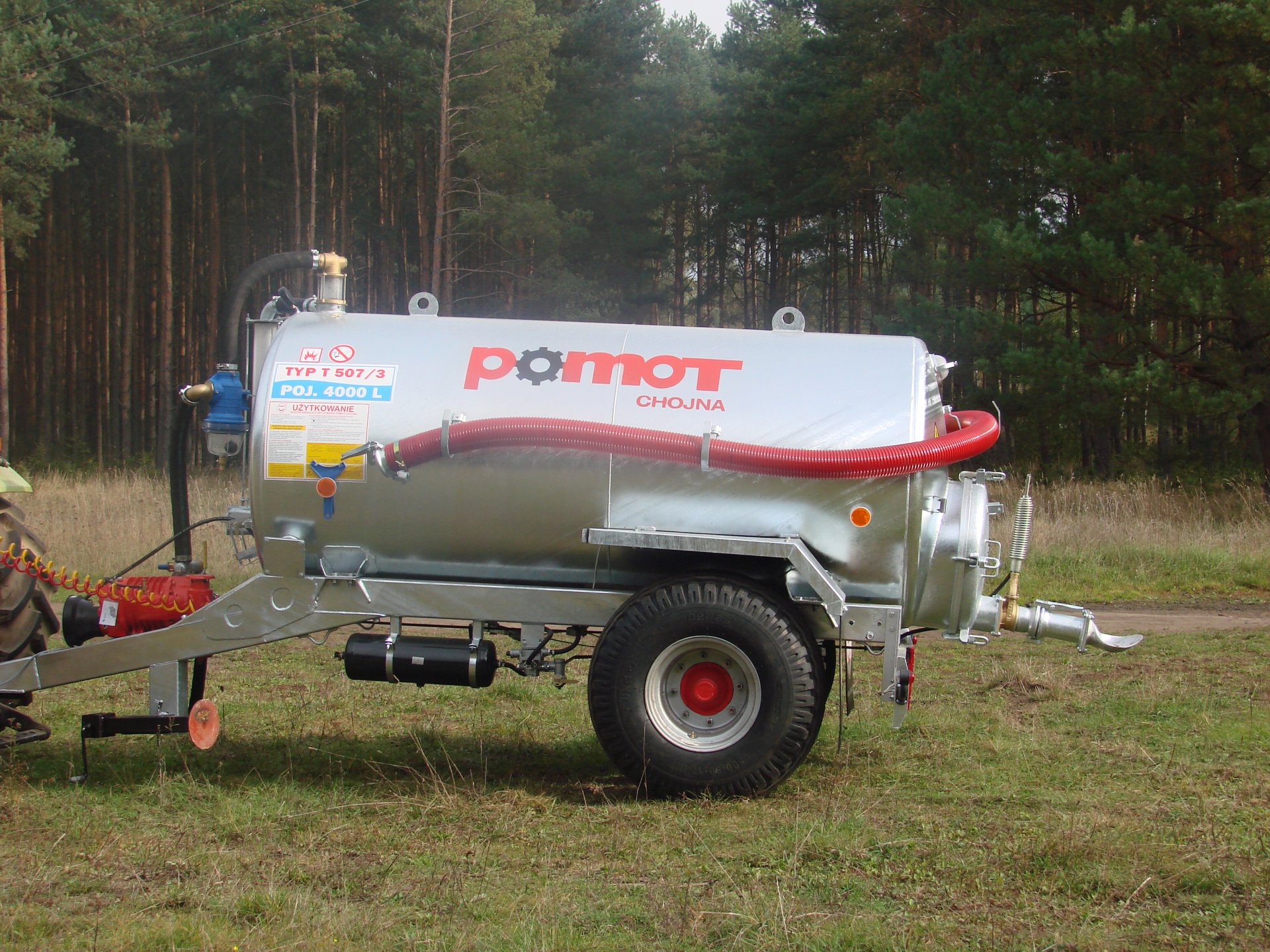

- рамная:

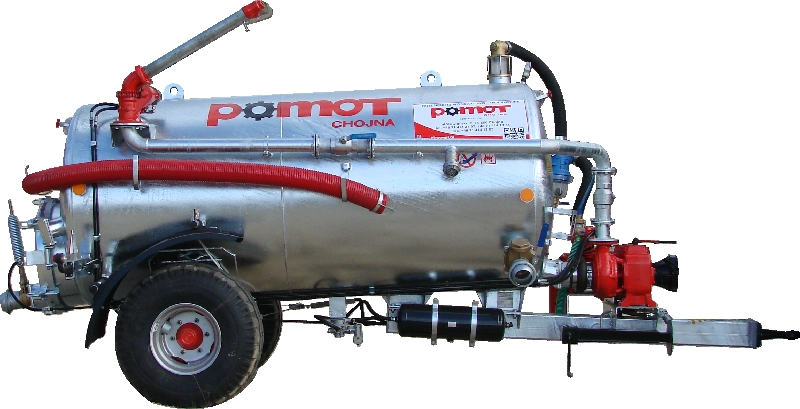

а. Резервуар сидящий на раме изготовленной из закрытого профиля и дополнительных поперечных укрепительных элементов
б. Рама с горячей оцинковкой
в. Заменяемая вращательная зацепка
г. Сцепление с тягателем с помощью зацепки hitch на высоте 400 мм
д. Механически регулировунная опорная ножка– вращательная
е. База под компрессор MEC или KD

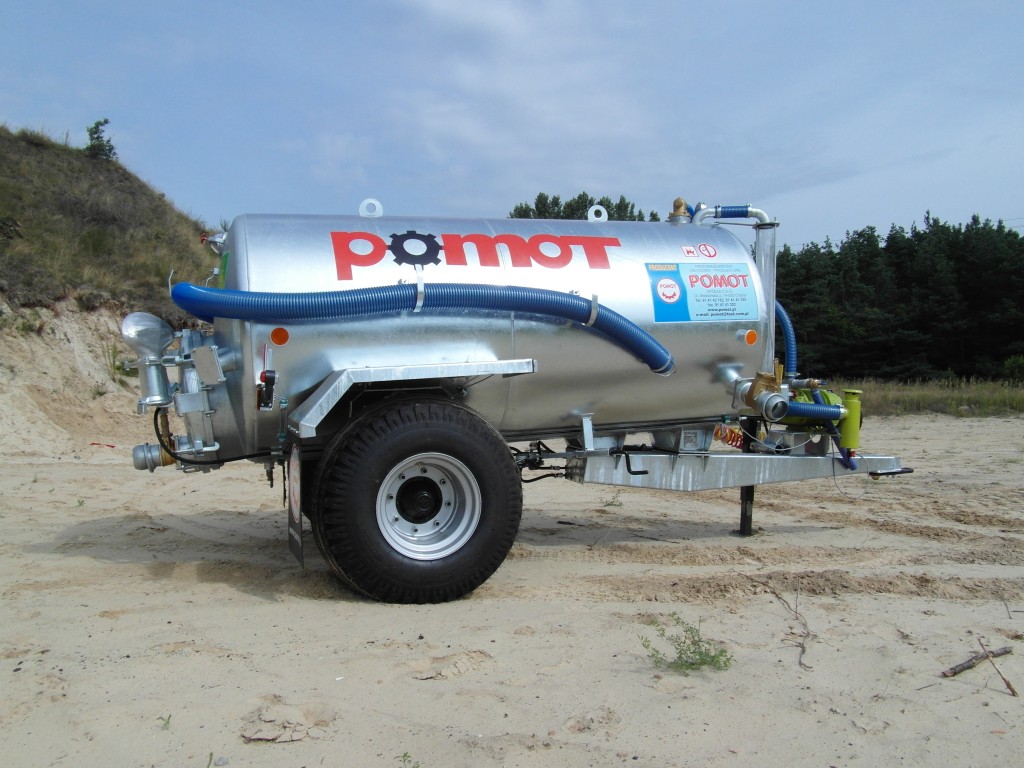

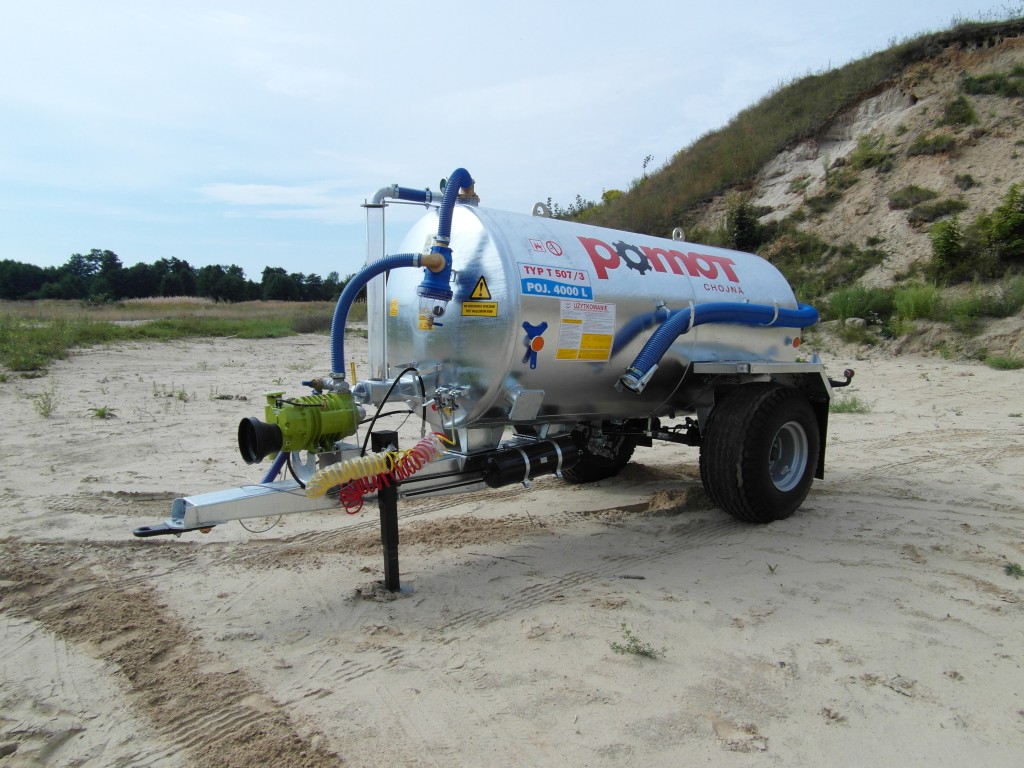

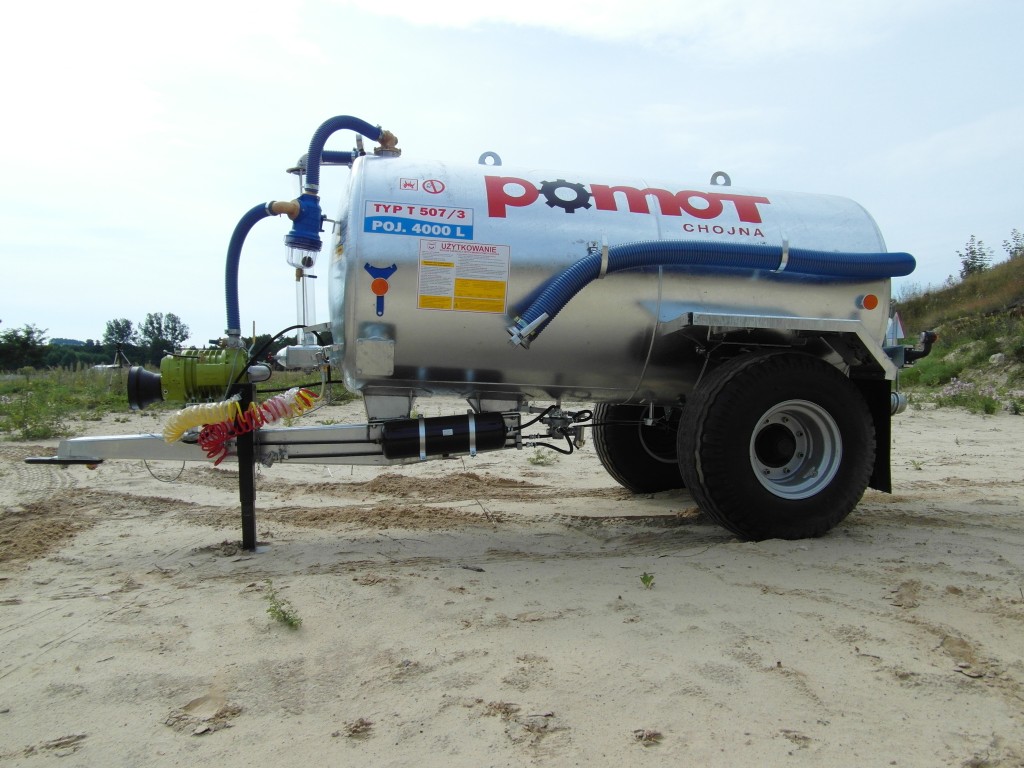

- самонесущая.
а. Дышло монтированное на опорах под резервуаром
б. Дышло с горячей оцинковкой
в. Заменяемая вращательная зацепка
г. Сцепление с тягателем с помощью зацепки hitch на высоте 400 мм
д. Механически регулировунная опорная ножка с оцинковкой – вращательная
е. База под компрессор MEC или KD
3. Одноосный колёсный стан, два колеса
а. Ось 1500мм , 70мм, грузоподъёмность 7500 кг для 40 км/час
б. Осевой тормоз 300 х 60
в. Шина (колеса) – согласно версии STANDARD 400/60x15,5
г. Крыля оцинкованные с брызговиками
д. Тормозная пневматическая система
е. Два тормозных сервомотора, размещенных над осью
ё. Быстрые муфты пневматически-тормозной системы
ж. Ручной стояночный тормоз.
4. Компрессор
а. Эффективность 4350 литров в минуту – расход воздуха
б. Время заправления 4 минуты
в. Давление 1,5 бара
г. Привод 540 оборотов в минуту
д. Обеспечение от перелива с помощью двухшарового клапана на вершине резервуара и сифон со спускным клапаном.
fе. Мановакуумметр
ё. Два предохранительных клапана, гипертонический 0,05 Mpa и вакуумный -0,05 Mpa.
ж. Маслоотделитель – мокрый воздушный фильтр, антифон работы компрессора на -15dB.
5.Всасывающие патбурки 4" диапазоном 110 мм
а. Главной спускной патбурок в крышке заднего лаза 4" оборудованный гидравлической задвижкой 4" – открывается из кабины тягателя – провод с евроразъемом
б. Спереди с левой стороны – патбурок оборудован водоразборным краном 3/4"
г. Позади патбурок,с заглушкой, подготовлен для монтировки ручной задвижки.
г. Позади патбурок,с заглушкой, подготовлен для монтировки ручной задвижки.
6.Электрическая проводка 12V и осветительная сеть требуемая правилами дорожного движения и гомологацией.
а. Передние габаритные фонари – белые и флюоресцентные
б. Задние габаритные фонари – красные и флюоресцентные
в. Задний габаритный огонь с указателями поворота
г. Боковые флюоресцентные света – оранжевые
д. Провод с соединением 7 - вертикальном
7. Шланг 4” (O 110)
a. Держатель для всасывающего шланга – 5 штук
б. Шланг с приёмной сеткой – предохраняет от засосания больших элементов
в. Длина всасывающего шланга 6 погонных метров
г. Шаровые соединения шланга итальянского типа – тип D.
8. Разливочный аппарат – разливочная профилированная ложка модель POMOT 94, ширина разливания до 14 м
9.
Гомологация – которая делает возможной регистрацию машины и её движение по общественным дорогам со скоростью до 40 км/в час
10. Пиктограммы.
11.Декларация соответствия нормам ЕС/ Маркировка CE
12. Маркировка ISO 9001:2008
13. Маркировка KRUS
14. Вал отбора мощности
ВНИМАНИЕ Ассенизационные машины фирмы POMOT могут дополнительно оборудоваться частями и подузлами , находящимися в каталоге, по желанию Клиента.
